Hier unterscheiden wir unter „traditioneller“ und „moderner“ Messtechnik.
Schauen Sie selbst anhand unserer einfachen Beispiele:

Das „traditionelle Messverfahren“

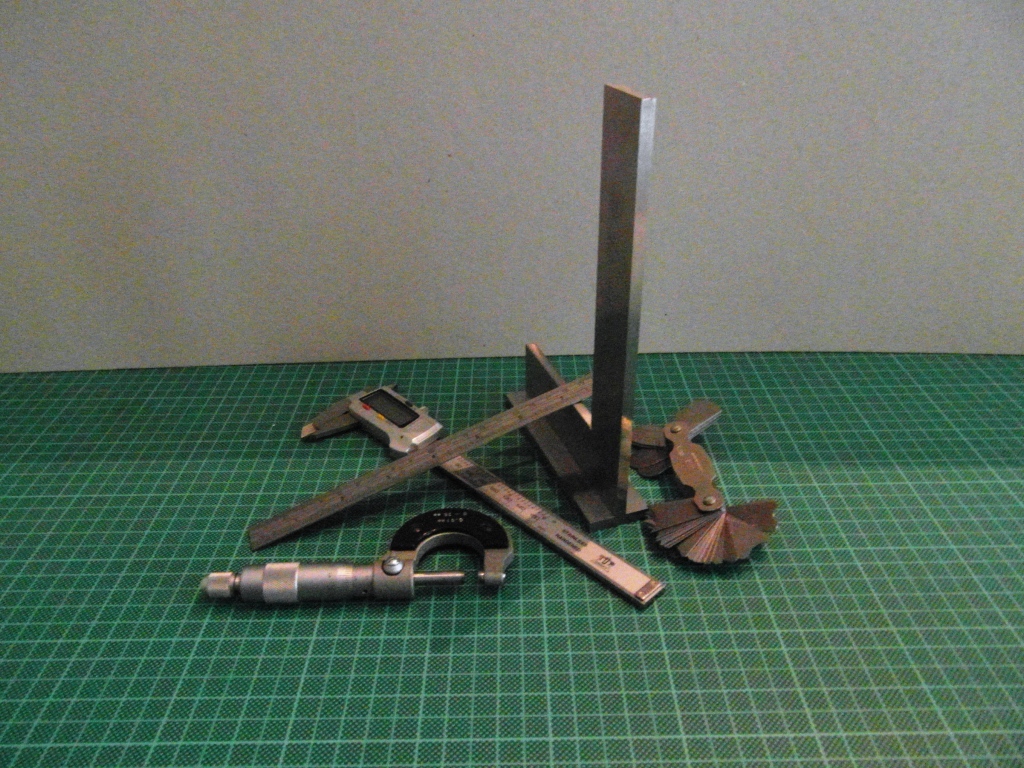

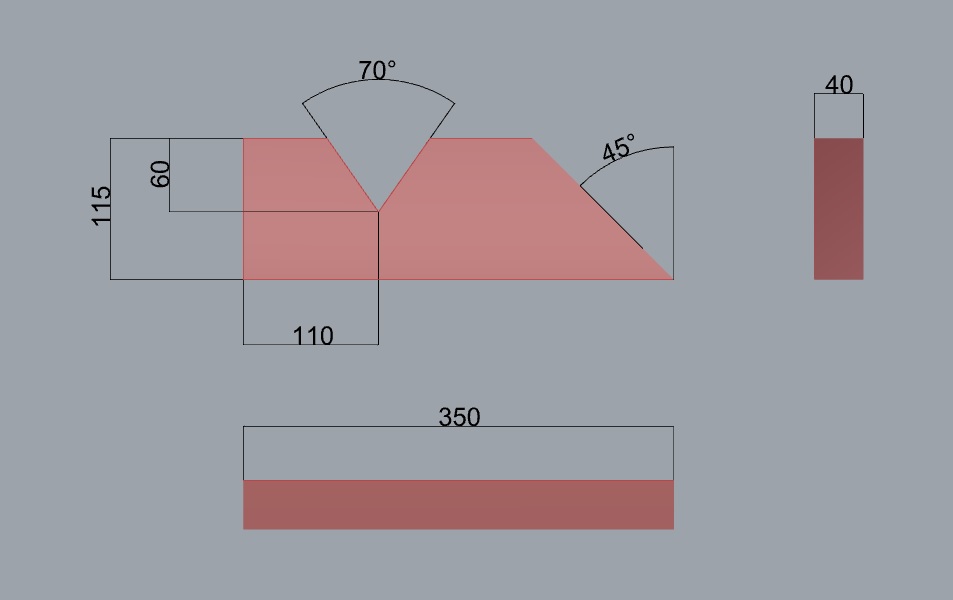

Ist bei Ihrem Projekt eine Bauteilzeichnung vorhanden, messen wir in gewohnter Art und Weise mit Messmittel, die nach DIN ISO 9001 überwacht werden. Vorhandene Maße werden nach Zeichnungsvorgaben vermessen und protokolliert. Auch Konturen lassen sich durch das Zerschneiden von Bauteilen auf diese Weise kontrollieren. Sollten Bauteile überprüft werden, die nicht zerschnitten werden dürfen, haben wir die Möglichkeit Konturschablonen anzufertigen. (Mehr zu diesen Thema unter Prüfschablonen/ Templates)

Aus allen zusammengetragenen Messergebnissen wird dann ein Messprotokoll / Prüfbericht von uns erstellt.



Die „moderne Messtechnik“

Analyse und Verifikation – Genau, schnell und übersichtlich.

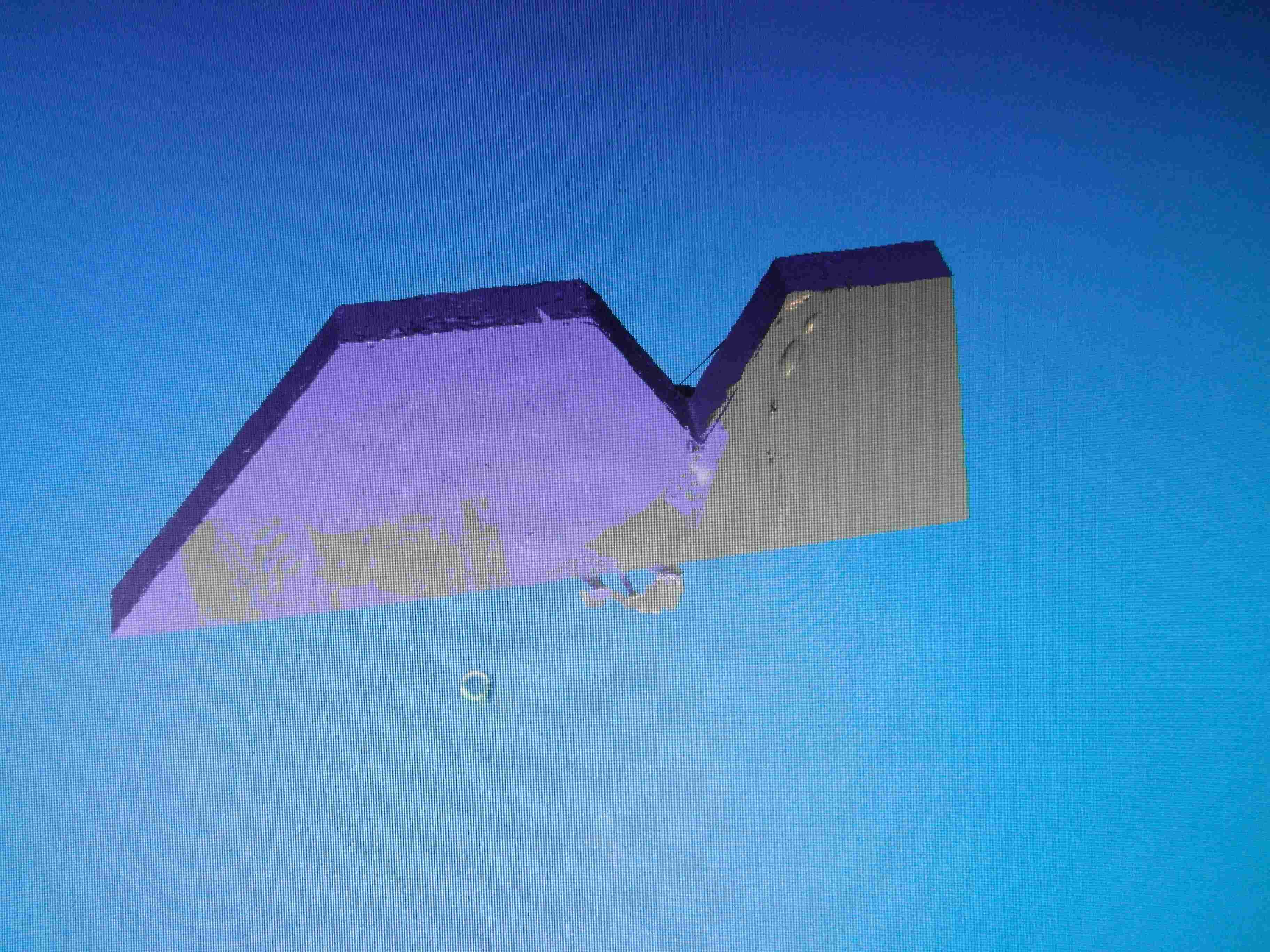

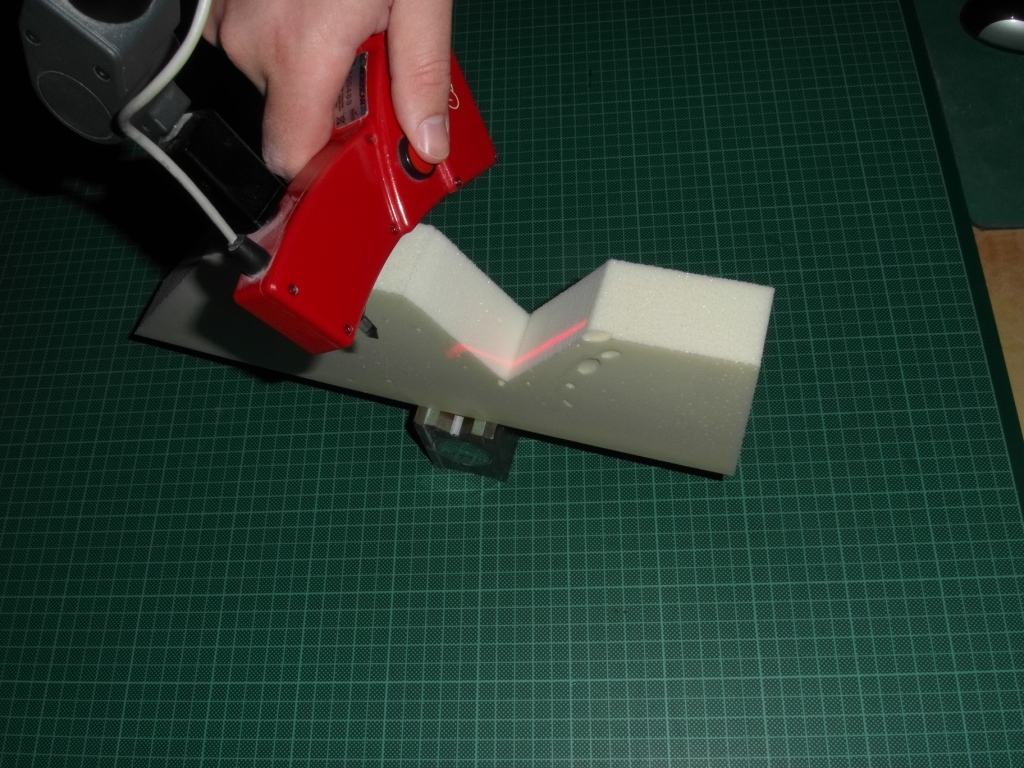

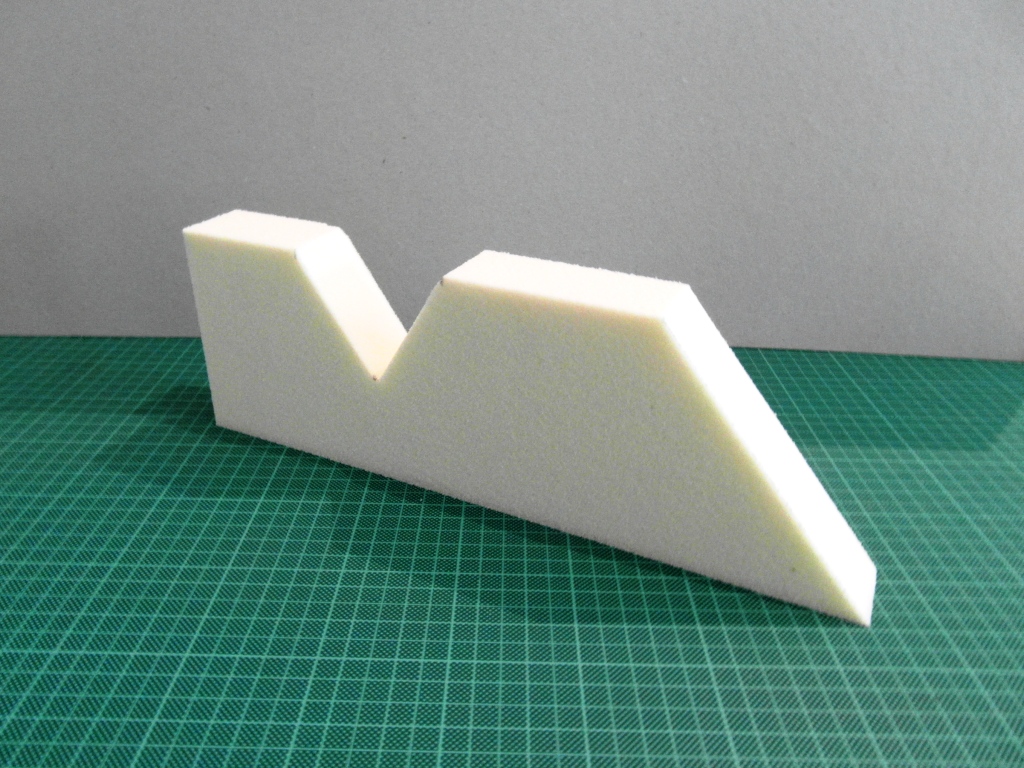

In vielen Anwendungen wird die 3D-Digitalisierung immer wichtiger. Da oft keine Bauteilzeichnungen mehr erstellt werden, können nur 3D-Daten als Grundlage bereitgestellt werden. Hier wenden wir einen 3D-Scanner an, um zuerst das zu vermessene Bauteil abzuscannen und anschließend die aufgenommenen Daten mit einer speziellen Software mit dem 3D-Modell abzugleichen.

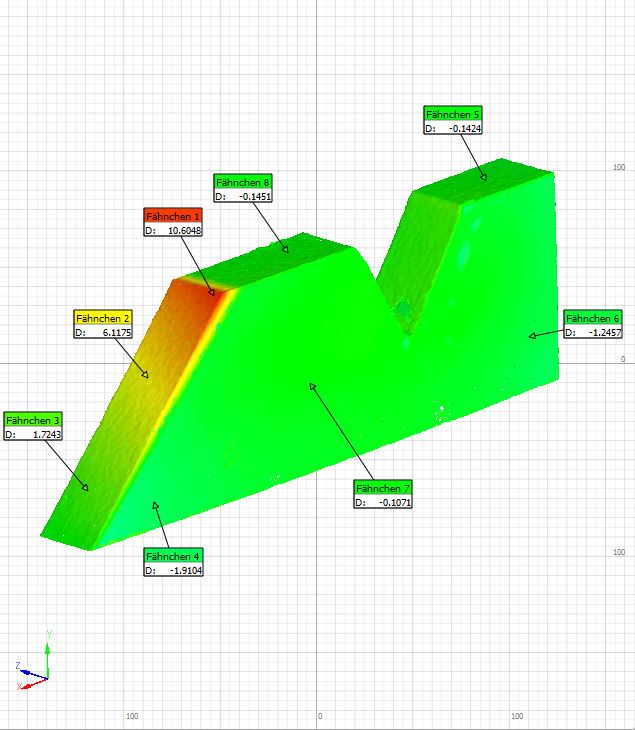

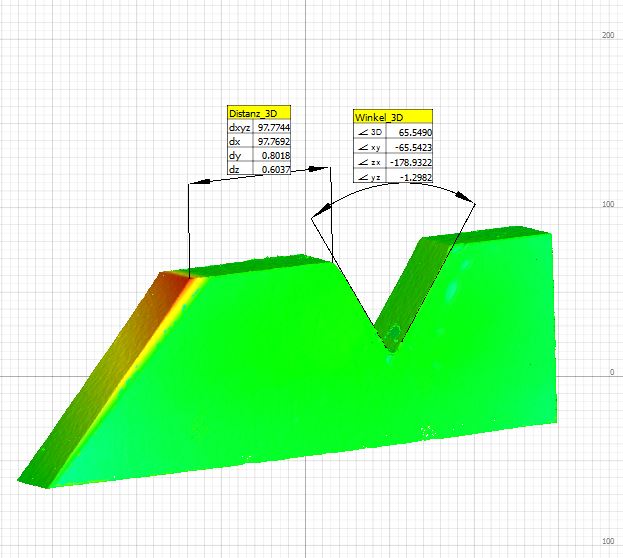

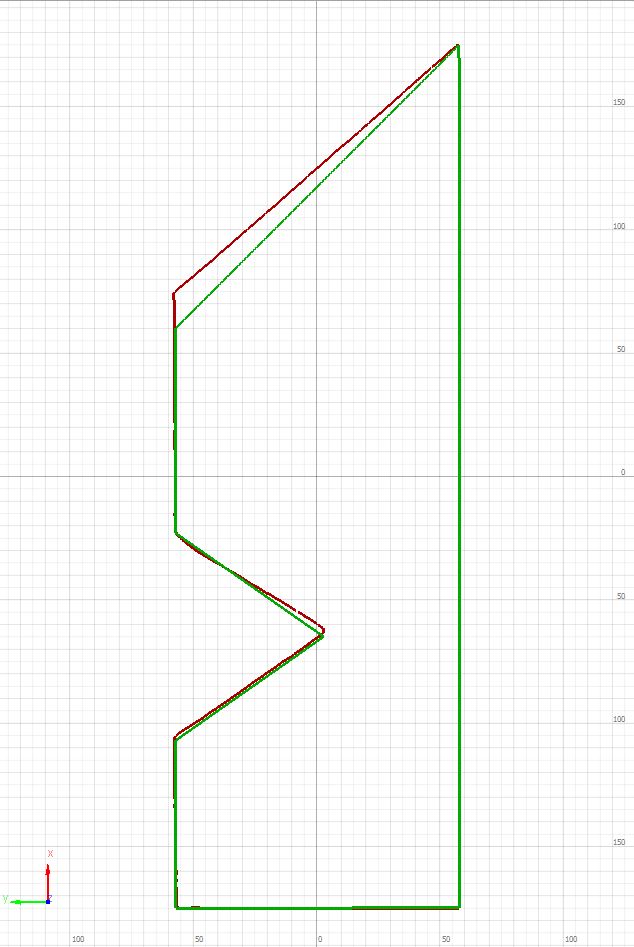

Das Messprotokoll zeigt anhand der farblichen Abweichungen den aktuellen Stand des Bauteiles. Je nach Toleranzvorgabe fertigen wir Ihnen dieses ganz nach Ihren Wünschen an. Es ist auch möglich Bemaßungen in das Protokoll einzufügen.
